智慧环保监测系统由数据采集、传输、存储、显示、控制及应用五大模块组成。

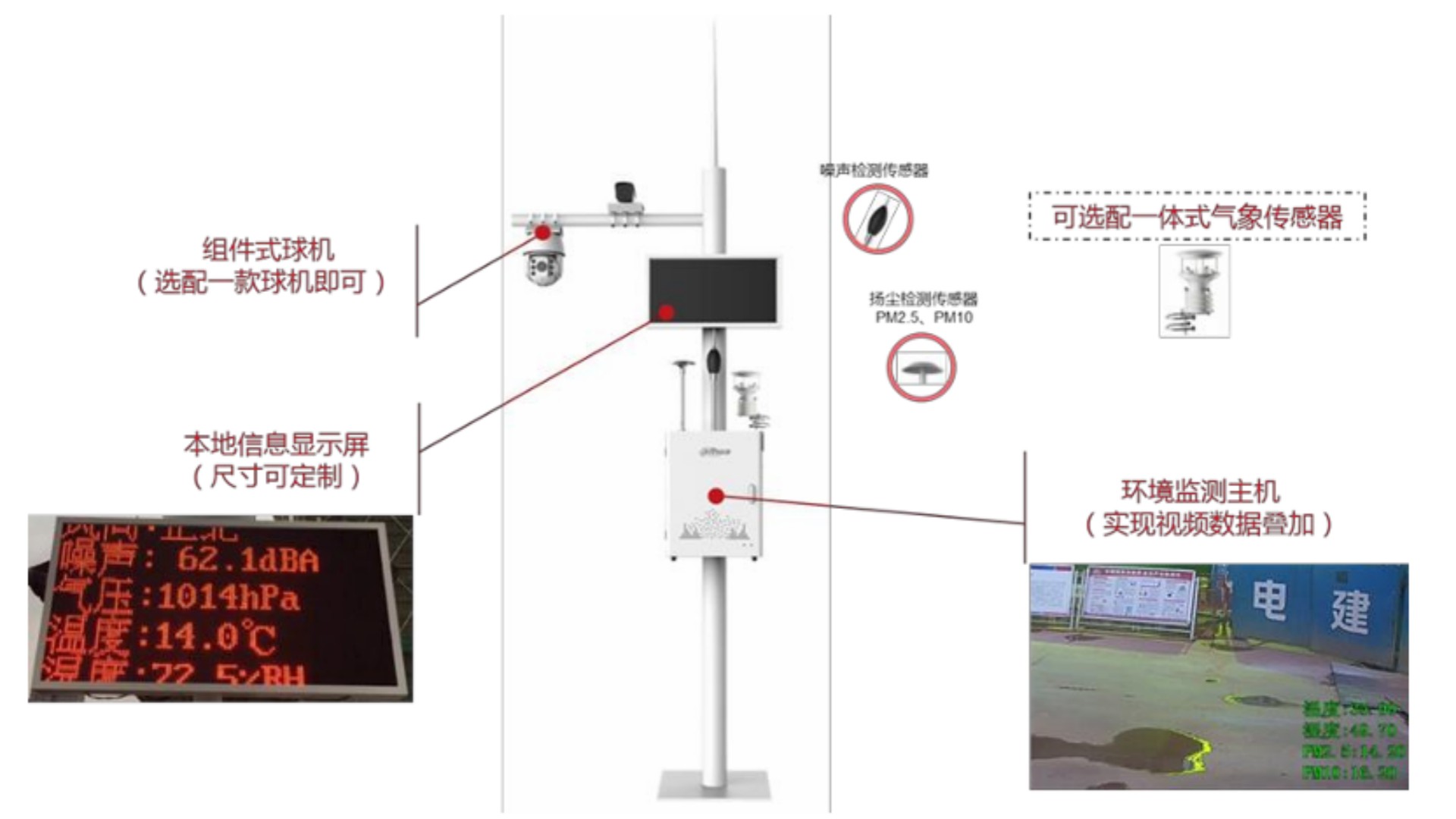

数据采集：主要由各类环保检测传感器、摄像机、动环主机、显示屏、支架组成，可选择一体化集成设备，也可以根据现场实际需求灵活配置。本次园区建设采用了户外环保检测一体机，最大程度的满足了前端设备集成化的要求。
数据传输：整体系统可以采用无线、有线或组合组网方式进行传输。
数据显示：前端数据采集一体机设备自带环保数据显示频，同时可以通过网络方式在合适地点布置显示频进行显示，后端平台带有环保数据显示模块，可以进行投屏显示。
数据存储：整体方案提供了分析的数据存储方案，在通过无线方式进行的组网方案中，可以通过选配 SD 卡的方式进行数据存储，也可以通过数据采集一体机配置硬盘的方式进行存储。在通过有线方式进行的组网方案中，可以再后端控制中心配置存储系统进行数据的集中存储。
1、环保数据采集
采用 PM2.5 检测器对现场扬尘情况进行检测采用噪声传感器对现场噪声情况进行检测
2、视频采集
采用 200 万红外球型 4G 摄像机进行布控，主要对应环保数据采集情况进行视频取证，同事兼顾工地施工场景进行监控。
3、数据现场汇总
采用智能环保采集单元，对现场的环保数据采集设备及摄像机进行接入

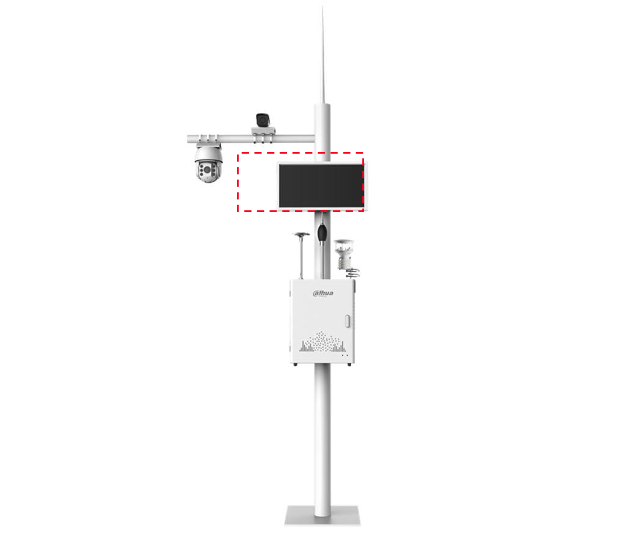

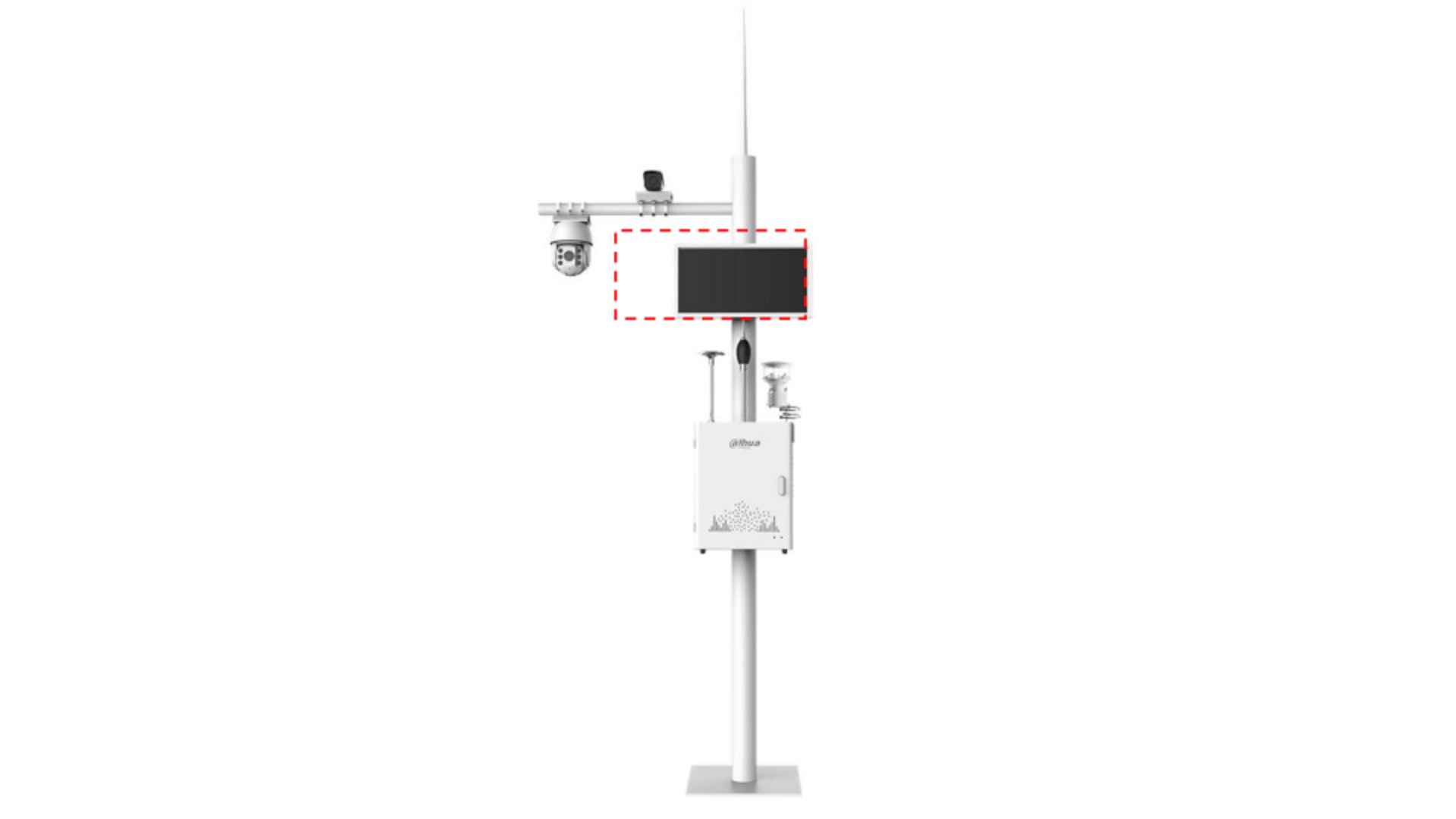

4、数据现场展示
采用 LED 显示屏，通过串口连接智能环保采集单元，获取现场环保数据并进行显示，屏幕大小可选
以上所有设备，都可以通过环保检测一体化集成设备，整机提供。
数据传输模块

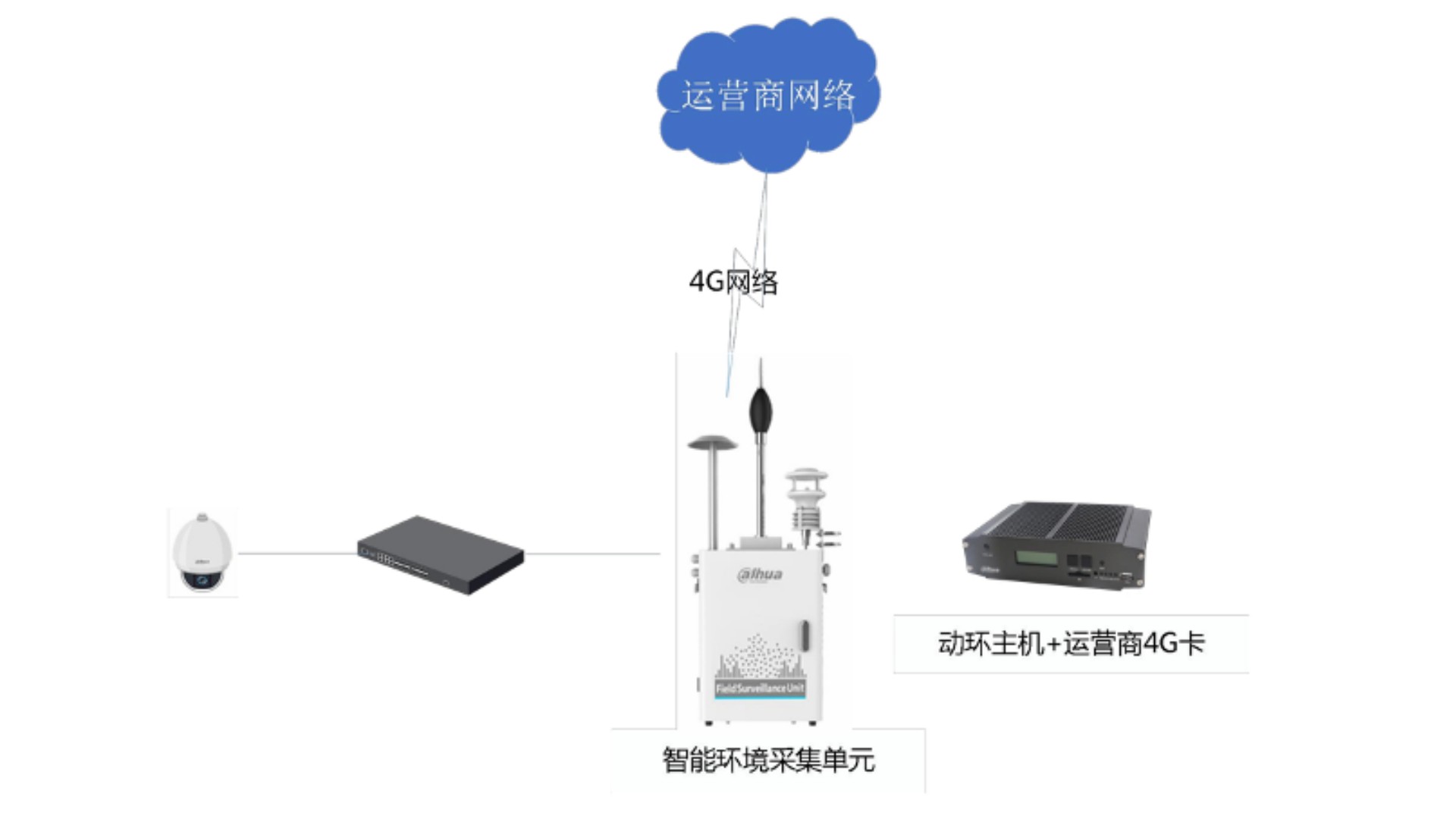

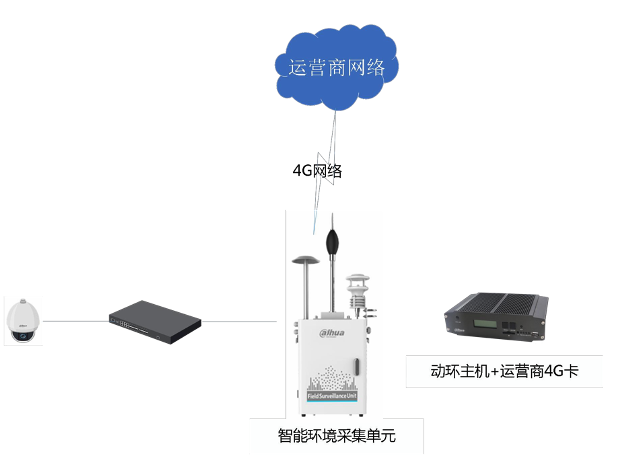

1、无线传输模式
通过智能环保采集单元，配置运营商的 4G 卡，通过 4G 网络传输至中心进行预览、存储。

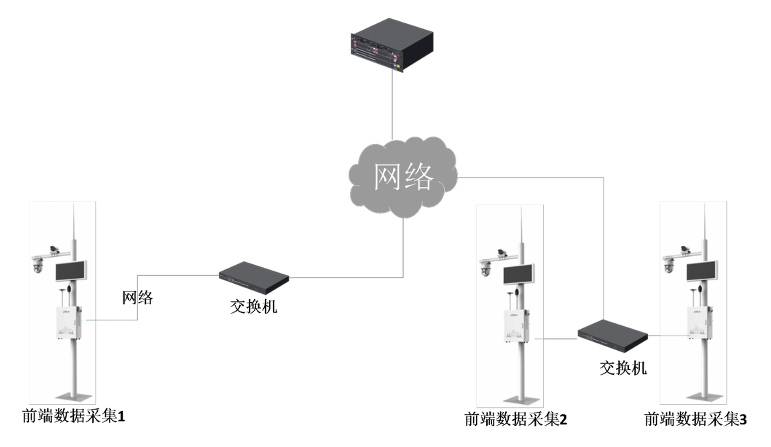

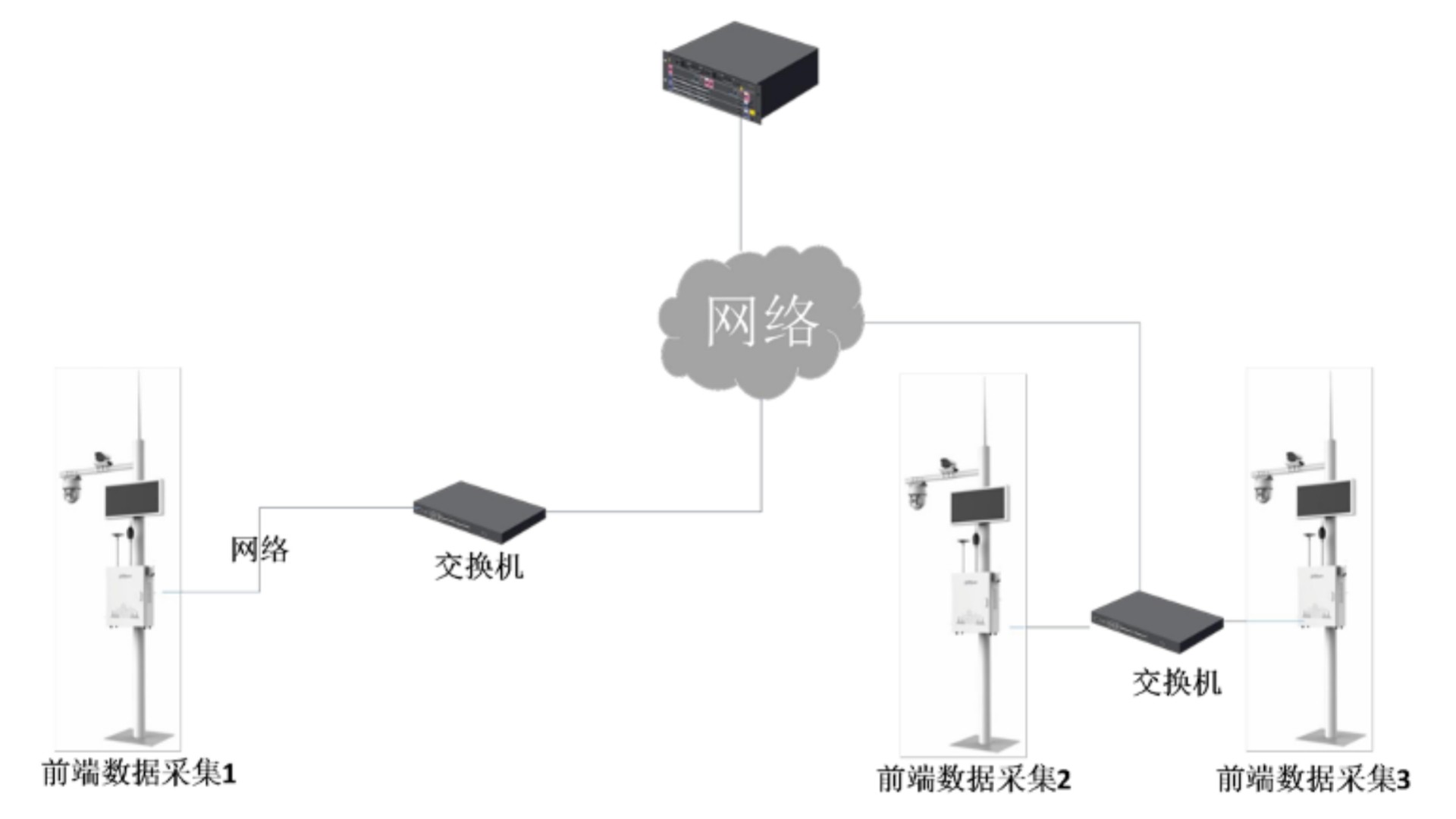

2、有线传输模式
通过建设，或者共享利用工地原有有限网络，所有工地数据通过公网或者专网，传输会中心。

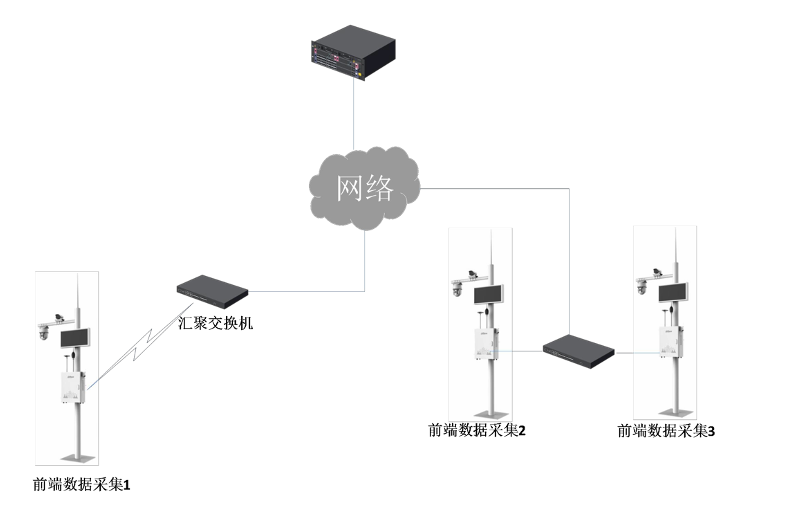

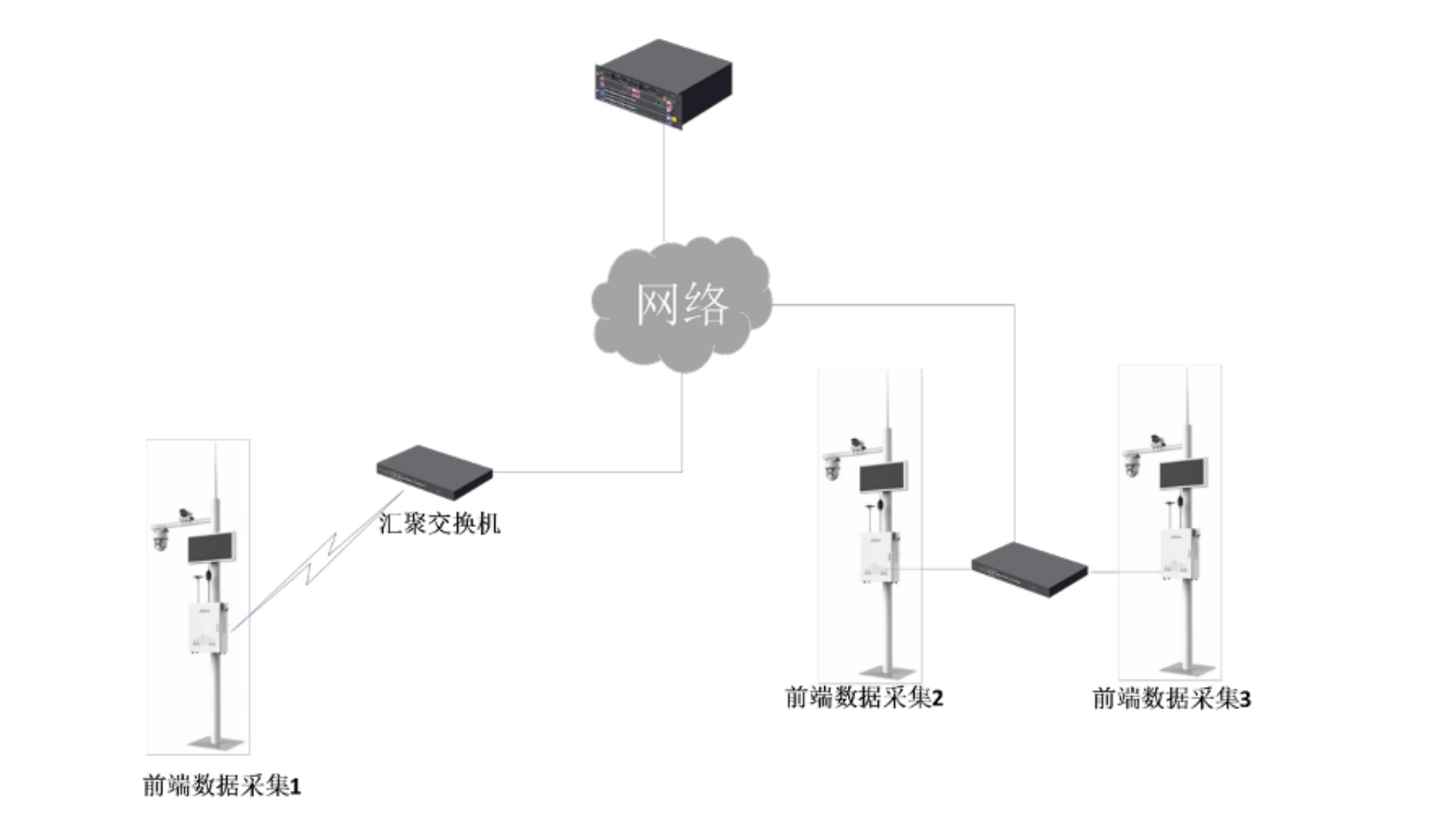

3、综合组网模式
部分智能环保采集单元和本地汇聚交换机之间，可以通过 5.8G 无线传输设备进行无线传输，工地汇聚交换机与中心之间通过运营商网络进行传输。
全向无线 AP 客户端与安装在立杆上的智能环保采集单元有线连接，无线全向方式保证了在立杆在任何一个方向时，仍可保证实时数据码流稳定传输。无线接入端安装于工地监控室屋顶或附近，通过有线与交换机连接。 以上多种组网方式最终根据现场实际情况任选一种或多种组合即可。
环保检测一体化集成设备自身可以自带显示频，本地实施显示环保数据。

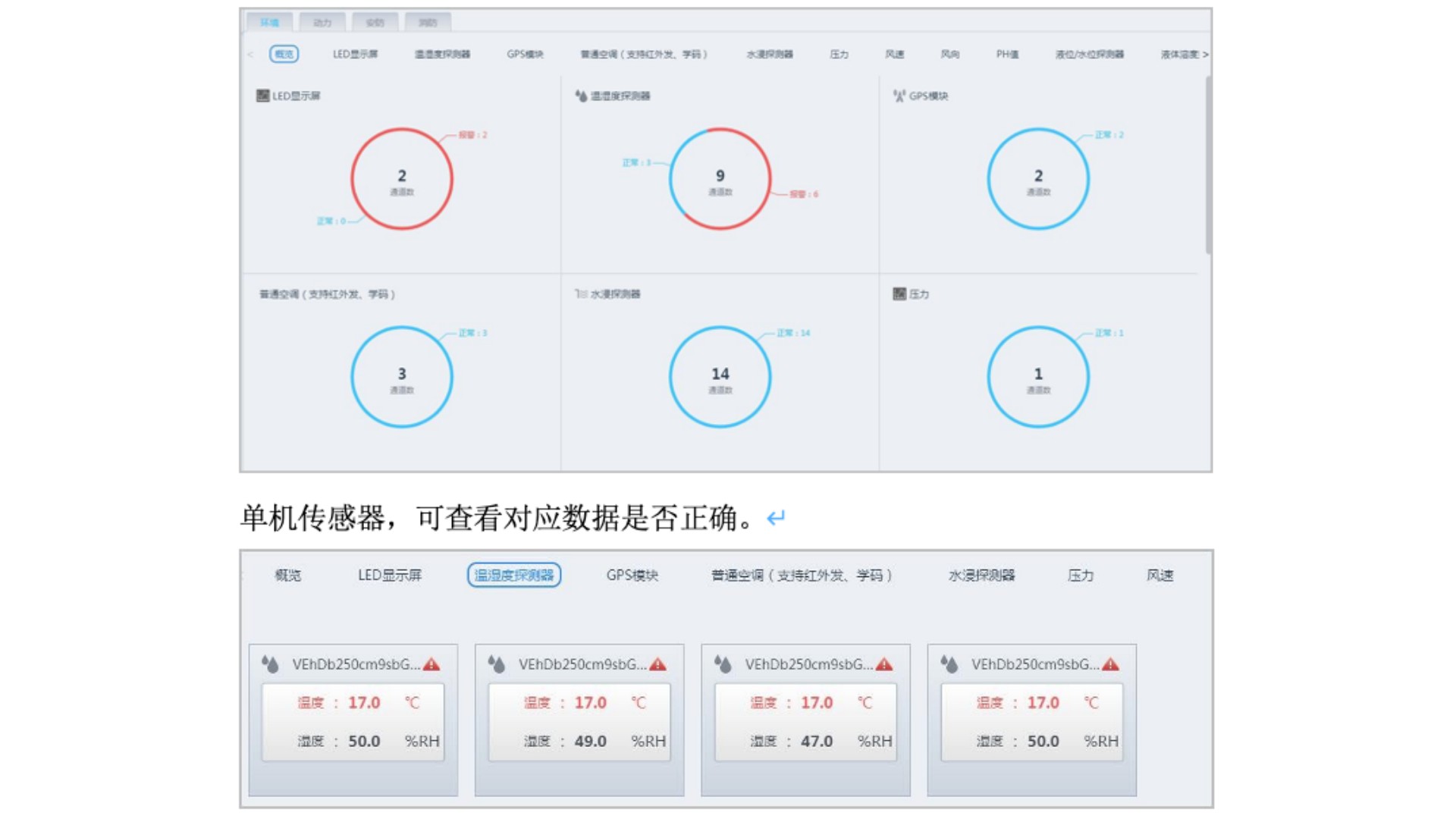

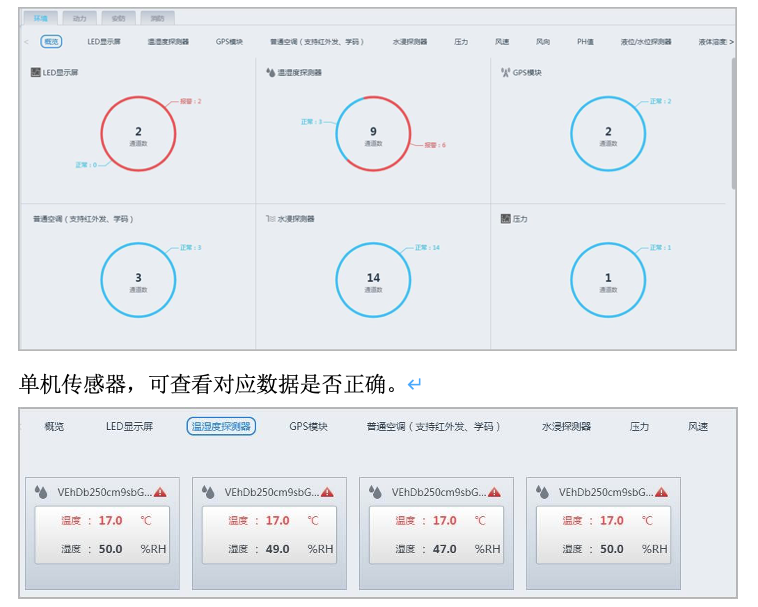

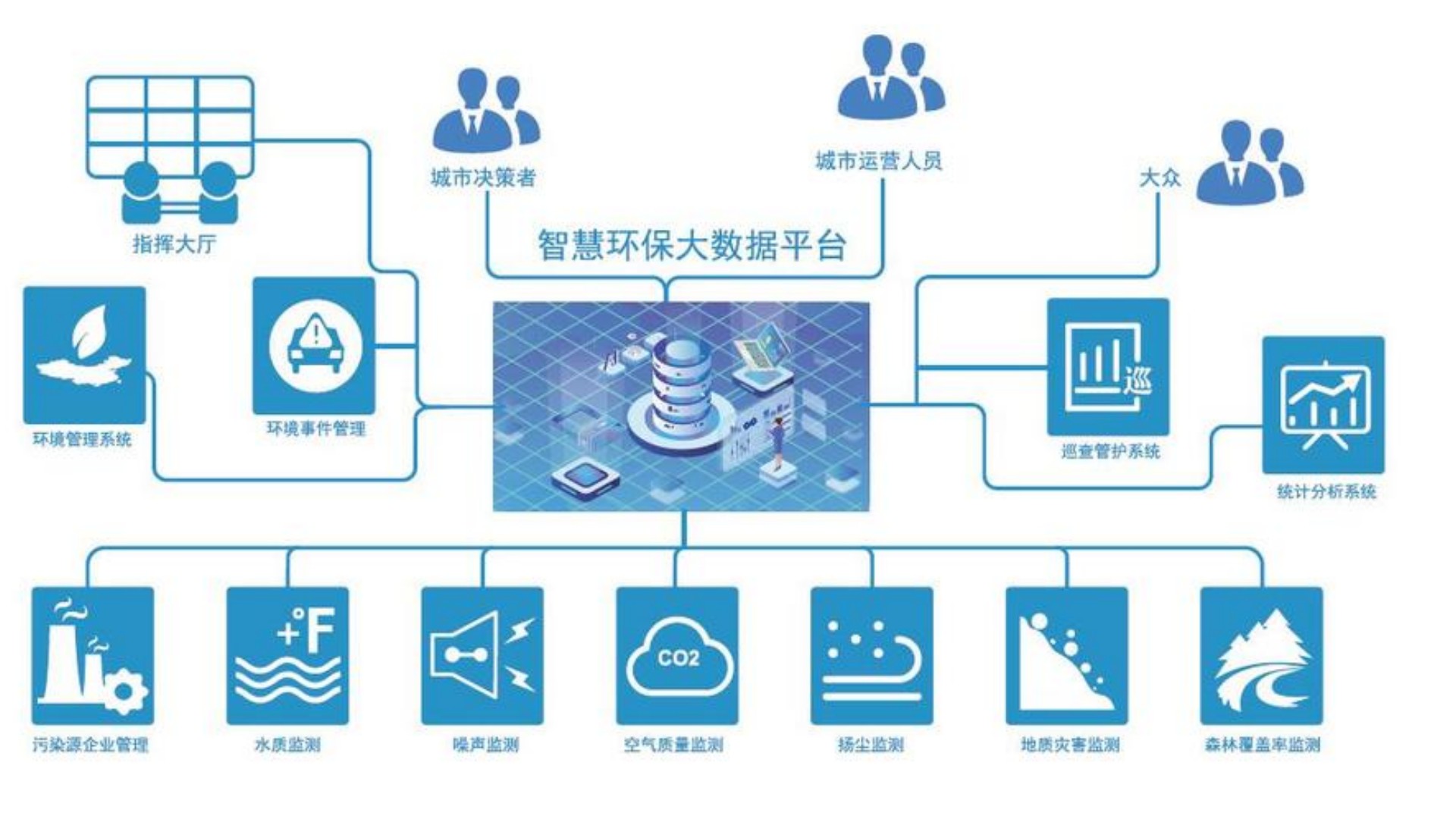

通过图表、统计数字等方式基于不同纬度展示区和点位的水质、大气、噪声等的当前情况和历史数据。通过静态地图展现对应环保质量相关配置信息，包含绘制及相关区域中的监测点位信息，可根据点击监测点进行视频在线实时预览。

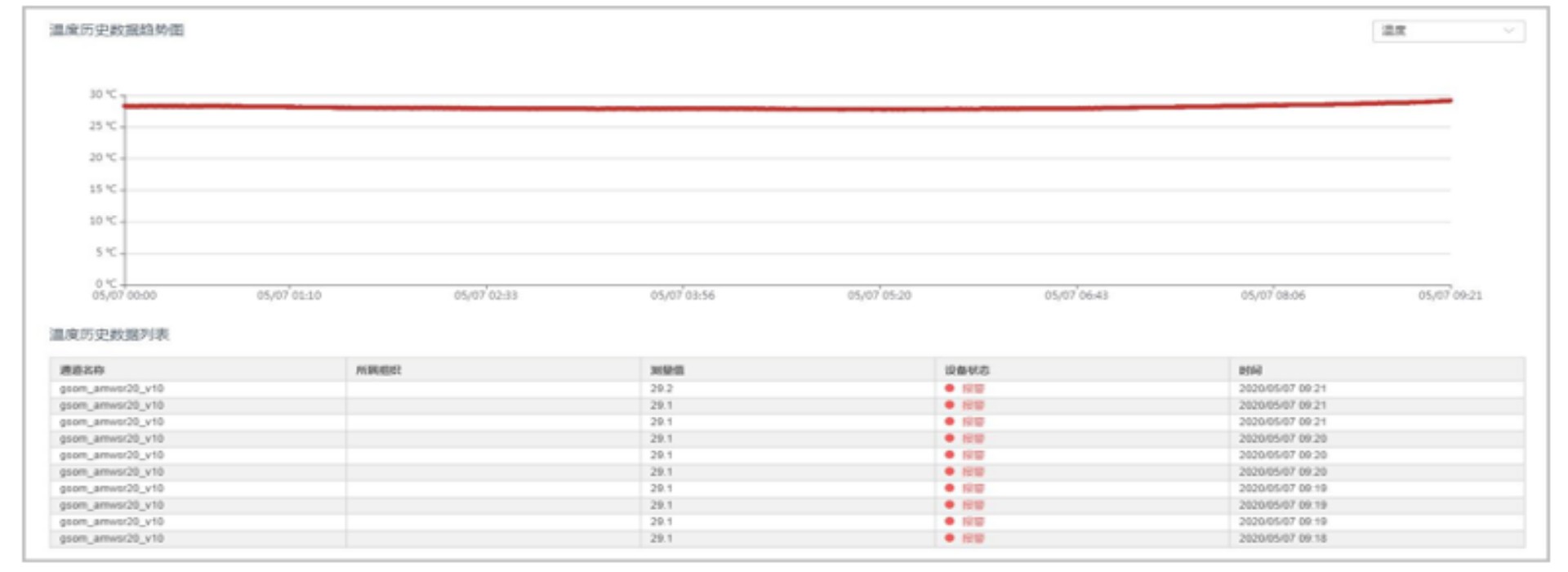

3、历史数据
针对动环主机产生的监测数据，平台可以进行留存（存储的时间可以由用户自定义），提供多维度查询历史数据以及统计分析，直观反映当前的环保、动力、安防和消防情况，为事后的故障追溯、新维护计划的决策提供数据支持。

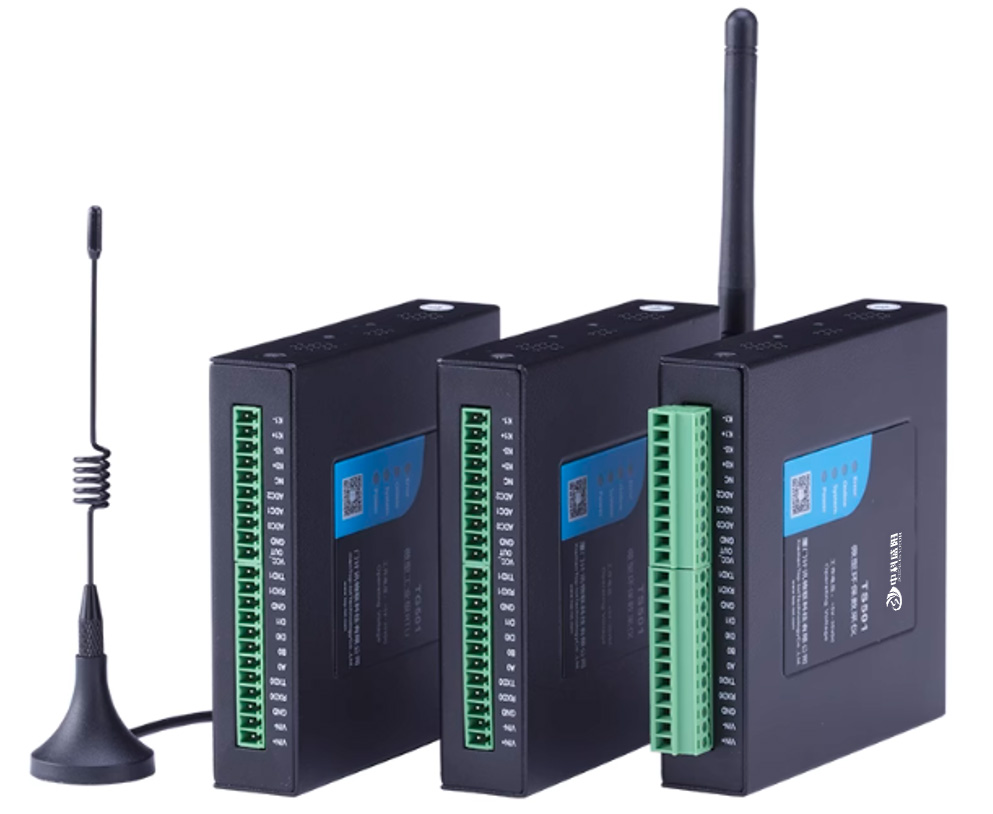

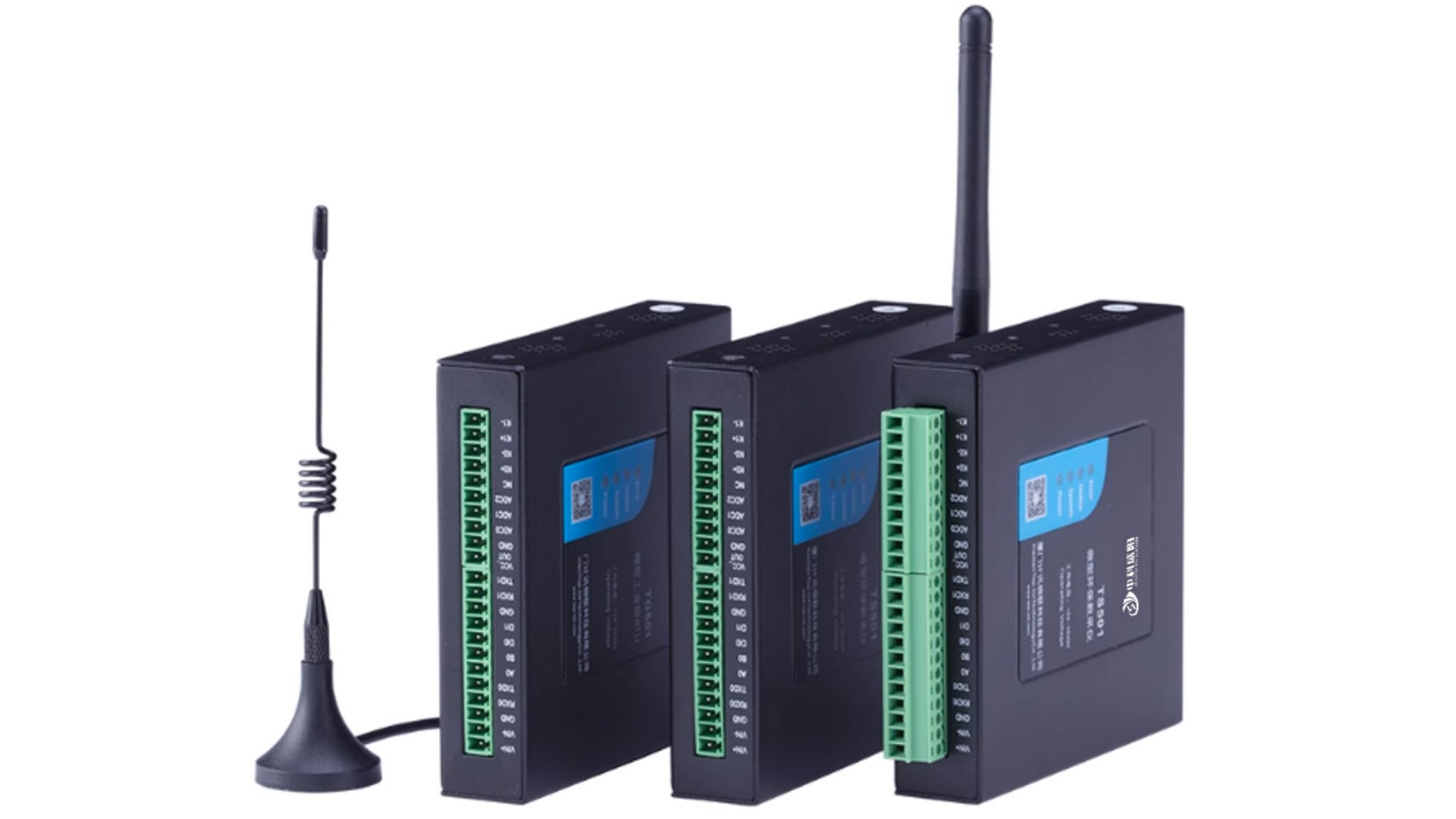

环保微型数采仪
中科盛阳SY-HB01系列采集终端是集数据采集2G/3G/4G 数据传输功能于一体的环保微型采集仪，采用极简设计方式，满足关键的环保数据采集需求，完全符合《污染物在线自动监控(监测)系统数据传输标准》(HJ 212-2017)，适用于环境和污染源在线监测设备监测数据的采集、存储和传输。广泛适用于 VOCs 在线监控系统、污染源在线监控、废气在线监控、水质污染溯源监控、生态环境质量等环保监测领域。
（1）产品接口设计
2 个 RS232 接口(1 路做 debug 口)、1个RS485接口(可扩展成2路)。
3 路模拟量输入接口（16 位 AD、支持 4-20mA 电流或 0-5V 电压信号）。
2 路开关量输入接口和 2 路开关量输出(可选)
可定制 TTL 电平串口、2 路脉冲输入（可选）、2 路继电器输出(可选)兼容各种类型的各类水、气在线分析仪表和流量计等仪器。包含：浊度传感器、PH 值传感器、COD、电导率、颗粒物、SO2、氨氮、PM2.5/10、噪声等。
可采集各种污染治理设备工作状态。可对阀门、闸门、报警器等设备进行控制。可支持市电或太阳能供电。
可外接串口工业智能控制屏做数据显示和设置（用户自配屏幕）。
（2）产品特点
多路采集数据存储空间自定义。
传感器定制简单可配可选。
低功耗、大存储设计， 历史数据不丢失。
高标准工业级设计、坚固耐用、品质可靠
多层保护技术，传输稳定不丢包。
轻松实现远程管理，节省人力物。
设备故障告警，提升偏远地区设备在线率。
远程参数配置（同时支持平台配置方式和短信 配置方式）。
定时采集与上报中心平台。
远程实时数据、历史数据查询及本地导出历史数据。
（3）其他功能
设备采用超低功耗设计，适用于野外无人值守太阳能供电应用。
内嵌标准 TCP/IP 协议栈， 5 个中心同步数据透明传输。
长期保存设定参数及历史数据， 提供 16MB 的数据存储空间， 可存储 10 年以上的采集数据。
支持电池电压等状态上报功能。
支持图片抓拍功能（可以接最多 2 个摄像头）。
可选配功能： 可选通过手机 APP 对设备进行本地配置和调试。
